620 Rapida Шлагбаум гидравлический 620 RPD LH, зимний, RAL2004, для стрел 25х90х3065÷3815мм
FAAC 620 Rapida Автоматический шлагбаум для многоквартирных домов и парковок
• Гидравлический привод с фиксацией стрелы в положениях открывания и закрывания.
• Идеальное решение для проездов с интенсивным автомобильным движением.
• Электронное замедление движения стрелы — Патент FAAC.
• Возможность передать данные о состоянии шлагбаума устройствам управления автомобильным движением.
• Режимы работы: автоматический, полуавтоматический, парковка.
• Система внешней разблокировки привода с помощью трехгранного ключа.
Новшества
-
Датчик обнаружения транспортного средства, 2-канальный.
-
Шинное соединение.

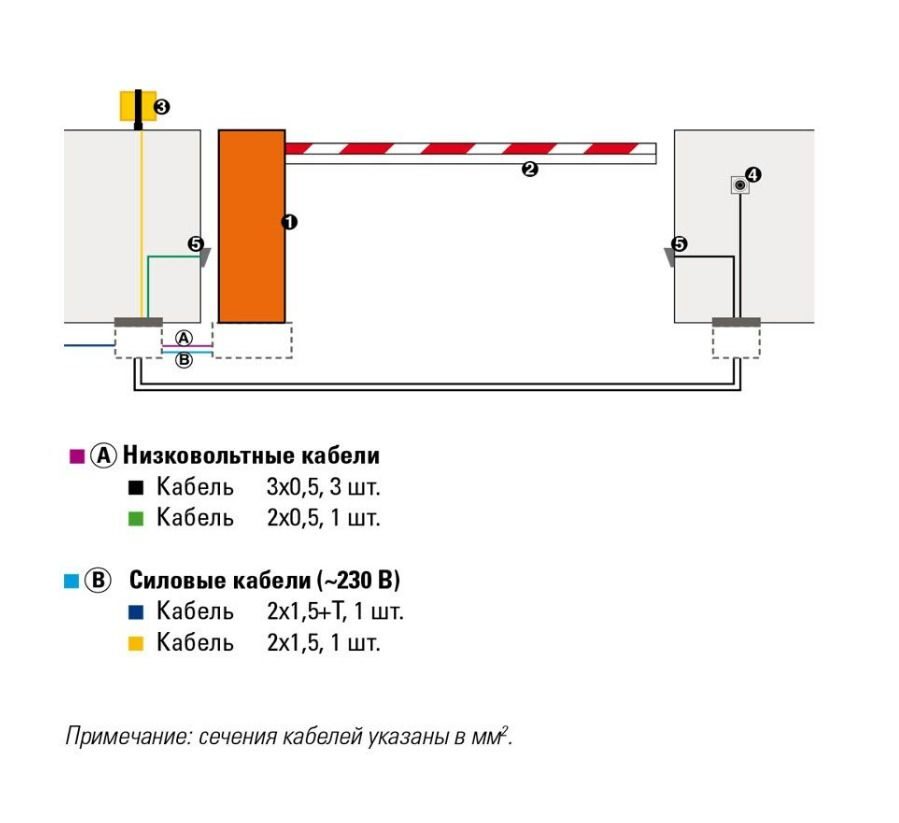

ТИПОВАЯ СХЕМА УСТАНОВКИ АВТОМАТИКИ
| Обозн. | Кол-во | Описание материала | Артикул | Комплект автоматики |
| 1 | 1 | Тумба шлагбаума 620 Rapid со встроенной платой управления 624 В LD | Не предусмотрено | |
| 1 | Крепление для прямоугольной стрелы | 428342 | ||
| 1 | Монтажная пластина | 490058 | ||
| 2 | 1 | Прямоугольная стрела, 3815 мм | 428090 | |
| 1 | Плата радиоприемника RP 433 SLH | 787824 | ||
| 1 | Двухканальный брелок-передатчик XT2433SLH | 787003 | ||
| 3 | 1 | Сигнальная лампа FAACLIGHT | 410013 | |
| 4 | 1 | Комплект фотоэлементов F0T0SWITCH (приемник, передатчик) | 785152 | |
| 2 | Стойки из алюминия под фотоэлементы F0T0SWITCH | 401028 | ||
| 5 | 1 | Ключ-выключатель Т10 | 401010001/36 | |
| 2 | Монтажные пластины для стоек | 737630 | ||
| 1 | Пластиковый корпус для монтажа на стену | 720086 |
Примечания
ВНИМАНИЕ: в данную конфигурацию не входят устройства безопасности (например, активные или пассивные профили безопасности), которые должны выбираться с учетом анализа рисков, характерных для конкретных условий установки (в соответствии с европейскими стандартами UNI-EN 12445 и 12453).
| Модель | Применение | Плата управления | Артикул | ||
| Макс, длина стрелы (м) | Время открывания (с) | Интенсивность использования (%) | |||
| 620 rapid sx/dx STD | 4 | 2 (3 м) 3 (4 м) | высокая (для постоянного применения) | 624 BLD,встроенная | смотрите следующую таблицу |
| 620 rapid articulated sx/dx | 3,00 (шарнирная) | 3 | высокая (для постоянного применения) | 624 BLD, встроенная | смотрите следующую таблицу |
Комплектация модели 620 rapida: тумба шлагбаума —для прямоугольной/круглой/поворотной круглой стрелы (620 RAP.) — шарнирной прямоугольной стрелы (620 RAP. APT.), система гидропередачи в комплекте с балансировочными пружинами, монтажные принадлежности, трехгранный ключ для разблокировки привода.
| ТАБЛИЦА АРТИКУЛОВ ДЛЯ ЗАКАЗА АВТОМАТИЧЕСКОГО ШЛАГБАУМА 620 RAPIDA | ||||
| Модель | Стрела | Длина стрелы (мм) | Артикул левосторонней версии (SX) | Артикул правосторонней версии (DX) |
| 620 RAPIDA | 620 стандартная прямоугольная | 1 315÷ 2 055 | 1046328 | 1046528 |
| 2 065÷2 555 | 1046338 | 1046538 | ||
| 2 565 ÷3 055 | 1046348 | 1046548 | ||
| 3 065÷3815 | 1046358 | 1046558 | ||
| 620 круглая | 1 500÷ 2 740 | 1046328 | 1046528 | |
| 2 750 ÷3 240 | 1046338 | 1046538 | ||
| 3 250÷4 000 | 1046348 | 1046548 | ||
| 620 поворотная круглая | 1 500÷2 240 | 1046328 | 1046528 | |
| 2 250 ÷ 2 740 | 1046338 | 1046538 | ||
| 2 750 ÷3 000 | 1046348 | 1046548 | ||
| 620 RAPID ARTICULATED (ШАРНИРНАЯ) | 620 шарнирная прямоугольная А(*) = 815 - 1 314 мм | 1 315÷1 815 | 1047208 | 1047308 |
| 1 825 ÷2815 | 1047218 | 1047318 | ||
| 620 шарнирная прямоугольная А(*) = 1 315 - 1 814 мм | 1 825 ÷2815 | 1047228 | 1047328 | |
| 620 шарнирная прямоугольная А(*)= 1 815 - 2 075 мм | 1 825÷2 815 | 1047238 | 1047338 | |
Примечания
-
ВНИМАНИЕ: крепление для стрелы не входит в комплект поставки тумбы и должно заказываться отдельно.
-
(*) А = Н -1125 (мм), где Н — высота помещения, в котором устанавливается шлагбаум.
-
Для определения правосторонней или левосторонней конфигурации шлагбаума необходимо встать лицом к дверце тумбы (см. рисунок). Обычно дверца обращена в сторону дома.
-
ВНИМАНИЕ: прямоугольная стрела оснащена противоударным профилем; в целях балансировки невозможно монтировать в стрелу активные профили безопасности.
-
Круглая стрела не может быть установлена со шторкой или и/или опорной стойкой для прямоугольных стрел.
| ГАБАРИТНЫЕ РАЗМЕРЫ И ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ МОДЕЛИ 620 RAPIDA | |
| Напряжение электропитания | -230 В (+6%-10%), 50 (60) Гц |
| Электродвигатель | однофазный, работающий в двух направлениях 220 Вт 1 А |
| Потребляемая мощность | 220 Вт |
| Потребляемый ток | 1 А |
| Скорость вращения двигателя | 1400- 2800 об./мин. |
| Подача насоса | 1,5/2 л/мин |
| Температура срабатывания термозащиты двигателя | 120 °С |
| Крутящий момент | 0÷100/0÷80 Нм |
| Электронное замедление | регулируемое с помощью кулачков |
| Диапазон рабочих температур | -20°С÷+55°С |
| Масса | 73 кг |
| Тип масла | FAAC HP OIL |
| Отделка тумбы шлагбаума | катафорез |
| Покраска | полиэфирная краска RAL2004 |
| Класс защиты | IP 44 |
| Охлаждение двигателя | принудительная циркуляция воздуха |
| Тип стрелы | стандартная прямоугольная — стандартная прямоугольная шарнирная — круглая — круглая поворотная |
| Габаритные размеры (Ш х Гх В) в мм | 350x 170x 1080 |
| Пусковой конденсатор | 8 мкФ 400 В |
